Útmutató a nagy átfolyású centrifugálszivattyúkhoz: típusok, méretezés és kémiai eljárási kötelezettség

Ha valaha is méretezett átadóvezetéket egy nagy tartályfarmhoz, vagy figyelte a cirkulációs hurok küzdelmét, mert a szivattyút egyedül a fejre választották, akkor már tudja, hogy a „nagy áramlás” relatív fogalom. A centrifugálszivattyús munkában általában olyan munkapontot jelent, ahol a térfogat fontosabb, mint a nyomás. A szivattyú hűtővizet, vegyi technológiai folyadékot, sóoldatot vagy alacsony viszkozitású terméket mozgathat széles csőhálózaton keresztül, és a járókerék és a ház úgy van elrendezve, hogy ezt a térfogatot hatékonyan továbbítsa. A Jiangsu Feixiang Pump Manufacturing Co., Ltd.-nél a vegyi üzemekkel és folyamatfelhasználókkal folytatott mindennapi munkánk megtanította nekünk, hogy a legjobb nagy átfolyású centrifugálszivattyú ritkán a legnagyobb az adatlapon; ez az, amelyik megfelel a rendszergörbének, a folyadéknak és a karbantartási valóságnak.

Mit jelent a „nagy áramlás” egy centrifugálszivattyúnál?

Az áramlási sebesség a szivattyú által egységnyi idő alatt leadott térfogat, míg a magasság az egységnyi folyadék tömegéhez hozzáadott energia. A nagy térfogatáramú centrifugálszivattyú a teljesítménygörbe jobb oldalán helyezkedik el: nagy térfogatú, gyakran szerény fejjel. Ez az oka annak, hogy ezek a szivattyúk általában egyfokozatú túlnyúló járókereket, széles csavarmenetet, valamint nagyvonalú szívó- és nyomócsatornákat használnak. A fajlagos sebesség növekszik, ahogy az áramlás nő a fejhez képest, és a konstrukciókat vegyes áramlású és axiális áramlású járókerekek felé mozgatja, amikor a fejigény nagyon alacsony, és a térfogatigény nagyon magas.

Fontos, hogy ne keverjük össze a nagy áramlást a nagy nyomással. Egy szivattyú lehet nagy méretű váz, de így is csak néhány rúd fejet szállít. Ezzel szemben a többfokozatú szivattyú magas nyomást képes előállítani viszonylag szerény áramlás mellett. A gyakorlati kérdés az, hogy a rendszergörbe hol metszi a szivattyúgörbét, és hogy a kiválasztott szivattyú a legjobb hatásfok közelében működik-e. Alacsony viszkozitású folyadékokhoz, például vízhez, oldószerekhez és számos vegyszeráramhoz a centrifugálszivattyúk természetes megoldást jelentenek, mivel viszonylag egyszerű felépítésükkel nagy térfogatokat képesek átengedni.

Általános nagy átfolyású centrifugálszivattyú-konfigurációk

A nagy átfolyási feladatokat többféle szivattyú-elrendezés teljesíti, és a megfelelő választás a fejtől, az elrendezéstől, a folyadéktól és az egység működési gyakoriságától függ. A vízszintes egyfokozatú folyamatszivattyú gyakran az első lehetőség az általános átvitelhez, mivel hozzáférhető és könnyen karbantartható. A függőleges szivattyúk alapterületet takarítanak meg, és rövid szívóutat biztosítanak az aknákban vagy keringtető aknákban. Az axiális áramlású szivattyúk tovább viszik a nagy áramlási ötletet, propeller típusú járókerekeket használnak nagyon nagy térfogatok alacsony emelési magasság mellett. A többlépcsős egységek akkor lépnek be a képbe, amikor ugyanazt az áramlást magasabb nyomáson kell szállítani, bár a burkolat hosszabb és összetettebb lesz.

A vegyszerszolgáltatás során a szivattyúnak figyelembe kell vennie az anyagokat és a tömítést is. Szabványos vegyipari folyamatszivattyú szállítható öntöttvasból, rozsdamentes acélból vagy más ötvözetből, a folyadéknak megfelelő mechanikus tömítésekkel. Savakhoz, lúgokhoz és sóoldatokhoz bélelt vagy korrózióálló szivattyúra lehet szükség. Nagyon nagy keringtetési feladatok, például párolgási és kristályosítási hurkok esetén az axiális áramlású kialakítás hatékonyabb lehet, mint egy nagy átfolyású centrifugálszivattyút a legjobb ponttól távoli működésre kényszeríteni. A miénk axiális áramlású szivattyú teljesítményének megbeszélése részletesebben lefedi ezt a kompromisszumot.

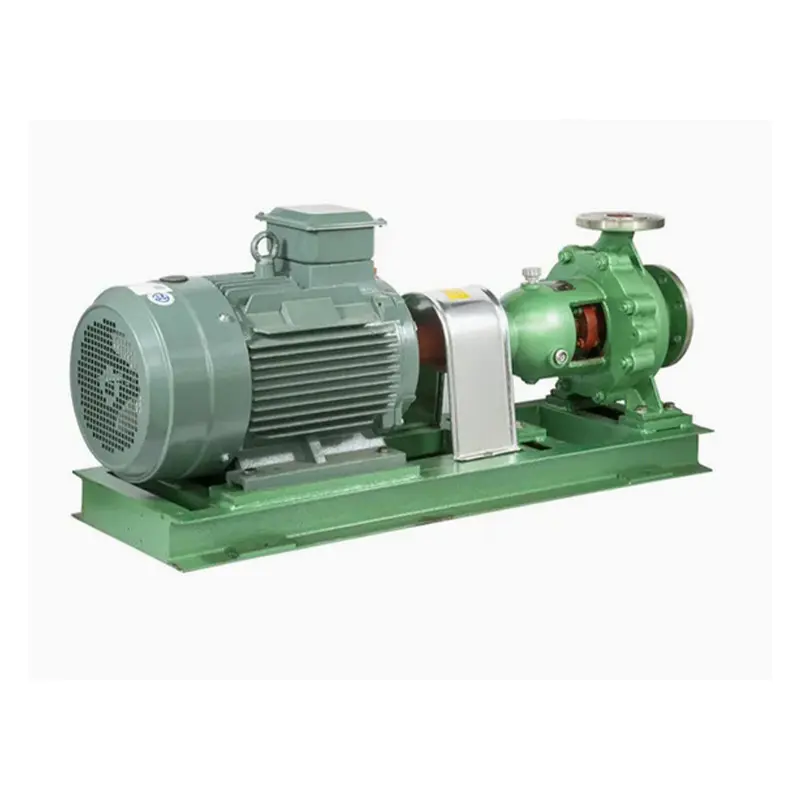

IH típusú vízszintes vegyi centrifugálszivattyú Korrozív, szilárd anyagok nélküli vízszerű folyadékokhoz ez az egyfokozatú ISO2858 szivattyú széles áramlási és emelési magasságtartományt kínál a vegyi folyamatokhoz. Termék megtekintése →

A nagy térfogatáramú szivattyústílusok gyors összehasonlítása

Ahol a nagy átfolyású centrifugálszivattyúk elférnek a feldolgozó üzemekben

A nagy átfolyású centrifugálszivattyúk több helyen jelennek meg, mint azt sokan várják. Kezelik a hűtővizet és a használati vizet, szállítják a terméket a tartályok között, táplálják a gázmosókat, keringetik a sóoldatot vagy a termikus folyadékot, és támogatják a reaktorköpeny rendszereket. Vegyi üzemekben ugyanaz a szivattyúcsalád használható híg oldatokhoz, oldószerekhez és más alacsony viszkozitású folyadékokhoz, feltéve, hogy a nedvesített anyagok és tömítések kompatibilisek. Ha a patak szilárd anyagokat vagy gázt tartalmaz, a kép megváltozik, és más kialakításra vagy módosított telepítésre lehet szükség.

Az egyik hasznos különbségtétel a transzfer és a keringés között. Az átemelő szivattyú általában meghatározott indítási és leállítási ciklussal rendelkezik, és szükség lehet önfelszívó vagy szívó-emelő képességre. A keringető szivattyú hosszú ideig működik, így a hatékonyság és a stabil működés a legjobb hatásfok közelében fontosabb. Jó példa erre az elpárologtató és kristályosító körök: a szivattyúnak nagy mennyiségű folyadékot kell mozgatnia alacsony elérhető emelőmagassággal, és a rossz választás kavitációt, vibrációt vagy szükségtelen áramfelvételt okozhat. Ez az egyik oka annak, hogy szivattyúkínálatunkban mind a technológiai centrifugál, mind a vegyi axiális áramlású szivattyúk nagy volumenű keringéshez.

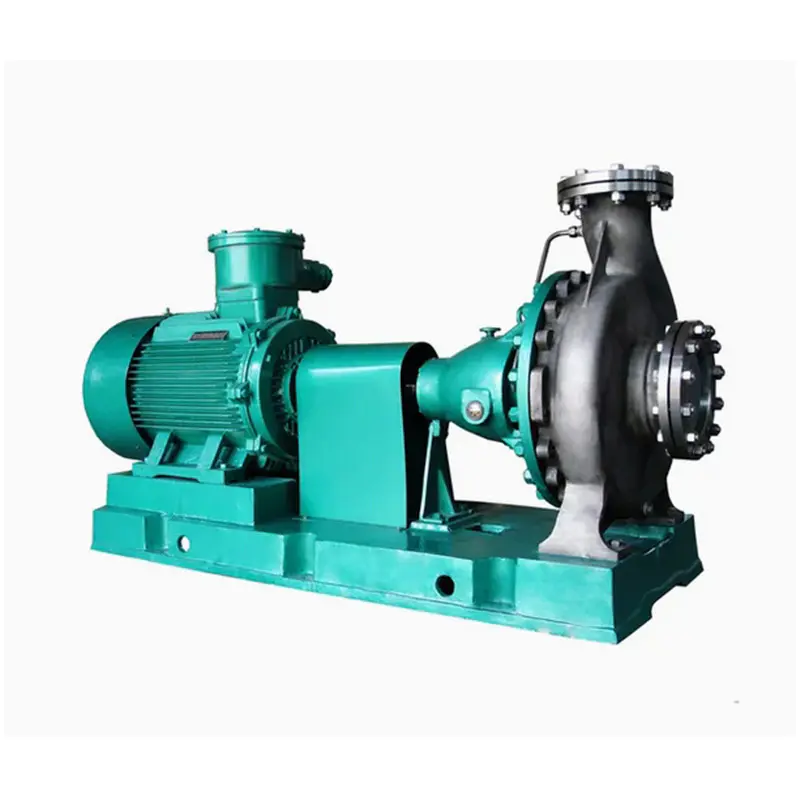

CZ szabványos vegyi eljárási szivattyú Hátul nyíló vegyipari technológiai szivattyú korrozív vagy magas hőmérsékletű folyadékokhoz, 1500 m³/h áramlási sebességgel és karbantartással csővezeték nyitása nélkül. Termék megtekintése →

Méretezési és kiválasztási ellenőrzőlista

A megbízható kiválasztás az adatokkal kezdődik, nem a keretmérettel. A görbék megtekintése előtt írja le a normál és maximális áramlást, a szükséges emelőmagasságot, a folyadék tulajdonságait és az üzemi hőmérsékletet. Ezután alaposan ellenőrizze a szívóoldalt. Sok nagy átfolyású szivattyút hibáztatnak a kavitációért, amikor az igazi probléma a nem elegendő nettó pozitív szívómagasság, a hosszú szívóvezeték vagy a rosszul elhelyezett könyök. A következő ellenőrzések gyakorlati kiindulópontot jelentenek.

1. Kötelezettségi pont: Erősítse meg a tervezett áramlást és magasságot, valamint a jövőbeli kapacitástartalékot. Kerülje az önkényes margók hozzáadását, amelyek a szivattyút a görbétől jobbra tolják.
2. Folyadékadatok: Jegyezze fel a viszkozitást, a sűrűséget, a szilárdanyag-tartalmat, az oldott gázt, a korróziót és a hőmérsékletet. Ezek határozzák meg a szivattyú típusát, anyagait és a tömítés elrendezését.
3. NPSH margin: Hasonlítsa össze a rendelkezésre álló NPSH-t a teljes áramlási tartományban szükséges NPSH-val, nem csak a tervezési ponton.
4. Anyagok és tömítések: Illessze a nedvesített részeket a folyadékhoz, és válasszon egy olyan tömítés-öblítési tervet, amely a helyszínen is fenntartható.
5. Vezető és vezérlés: Ellenőrizze a motor méretét, indítási módját, változtatható fordulatszámú működését, valamint a fordulatszám-változás hatását az áramlásra és a magasságra.
6. Elrendezés: A szívócsöveket tartsa röviden és egyenesen, biztosítson megfelelő víz alá merítést, és hagyjon helyet a karbantartáshoz.

Az is segít, ha megkérdezi, hogyan működik a szivattyú. Az éveken át teljes sebességgel működő egység prioritásai eltérőek, mint a gyakran lefojtott vagy kapcsolt egység. Ha a rendszernek széles áramlási tartományra van szüksége, a változtatható fordulatszám-szabályozás hasznosabb lehet, mint egy nagyobb járókerék trimmelés. Ha a folyadék korrozív, a bélelt vagy rozsdamentes szerkezet többe kerülhet előre, de csökkenti az állásidőt. A cél nem a legmagasabb áramlási szám megtalálása; olyan szivattyút kell találni, amely egy egészséges működési ablakon belül marad.

Telepítési, üzemeltetési és karbantartási megjegyzések

A nagy térfogatáramú centrifugálszivattyúk a jó telepítést jutalmazzák. Az alaplemez fugázása, a tengelybeállítás és a csővezetékek alátámasztása fontos, mert a nagy áramlási mennyiségek észrevehető reakcióerőket hozhatnak létre. A szívócsöveknek mentesnek kell lenniük a magas pontoktól, ahol a levegő összegyűlhet, és a szivattyút soha nem szabad szárazon járatni, hacsak nem kifejezetten erre a célra tervezték. Az üzembe helyezés során ellenőrizze a forgást, a tömítés szivárgását, a vibrációt és a motoráramot a tényleges működési ponton. Az indításkor zajos vagy vibráló szivattyú kavitálódhat, rosszul van beállítva, vagy távol állhat a tervezett áramlástól.

Napi működés közben figyelje a szívónyomást, a nyomónyomást, az áramlási jelzést és a csapágy hőmérsékletét. Az áramlás fokozatos elvesztése kopott járókerékre, részben eltömődött szívószűrőre vagy a folyamat megváltozására utalhat. A mechanikus tömítés meghibásodása gyakran szárazonfutásra, gyenge öblítési áramlásra vagy helytelen beállításra vezethető vissza, nem pedig magára a tömítésre. Tartson tartalék kopógyűrűket és tömítéseket a kritikus egységek számára, és rögzítse a szivattyú görbéjét az üzembe helyezéskor, hogy a jövőbeni teljesítményváltozásokat az ismert alapértékhez képest meg lehessen ítélni. Magas hőmérsékletű vagy korrozív munkák esetén a tömítés állapotán és a vibrációtrenden alapuló megelőző karbantartási ütemterv általában hasznosabb, mint a rögzített nagyjavítási időköz.

Függőleges axiális átfolyási szivattyú nagy volumenű munkákhoz Függőleges axiális áramlású szivattyú nagy térfogatú, alacsony nyomású feladatokhoz; A helytakarékos tájolás alkalmas öntözésre, árvízvédelemre, szennyvízkezelésre és korlátozott berendezésekre. Termék megtekintése →

Együttműködés nagy átfolyású szivattyúgyártóval

A Jiangsu Feixiang Pump Manufacturing Co., Ltd. az 1980-as évek óta gyárt vegyi szivattyúkat, termékpalettánk vegyipari folyamatszivattyúkat, korrózióálló szivattyúkat, magas hőmérsékletű szivattyúkat, axiális áramlású szivattyúkat, önfelszívó szivattyúkat és kapcsolódó berendezéseket foglal magában. Ez a szélesség akkor hasznos, ha a nagy áramlási kötelezettség átfedésben van a kémiai kompatibilitással vagy a magas hőmérséklettel, mivel a beszélgetés a „melyik szivattyú a legnagyobb” a „melyik hidraulikus és anyagkombináció illik ehhez a vonalhoz”. CZ, HJ, IH és ZA folyamatszivattyú-családjaink ennek a térképnek a különböző részeit szolgálják ki, míg az axiális áramlású és függőleges keringető szivattyúk nagy térfogatú, alacsony nyomású alkalmazásokra vonatkoznak.

Ha új telepítést vagy olyan szivattyú cseréjét tervezi, amely soha nem volt teljesen passzolva, küldje el nekünk az áramlási, magassági, folyadékadatokat, hőmérsékletet és egy egyszerű vázlatot a csőelrendezésről. Áttekinthetjük Önnel az ügyeletet, és praktikus konfigurációt javasolhatunk. A cél egy nagy átfolyású centrifugálszivattyú, amely csendesen, hatékonyan és olyan karbantartás mellett végzi a munkáját, amelyet a csapata valóban képes kezelni.
